Comprendre les électrodes ECG
Définition et rôle des électrodes ECG
Les électrodes ECG sont des capteurs à usage unique ou réutilisable, appliqués sur la peau du patient pour enregistrer l'activité électrique du cœur. Chaque électrode capte les variations de potentiel électrique générées par le myocarde et transmet ce signal à l'électrocardiographe, qui le convertit en tracé interprétable par le praticien. La qualité du contact entre l'électrode et la peau conditionne directement la fiabilité de l'examen : un gel conducteur, une surface d'adhésion adaptée et un connecteur stable sont les trois paramètres dont dépend la précision du signal enregistré. En cardiologie de ville comme en milieu hospitalier, les électrodes ECG constituent le premier maillon de la chaîne diagnostique, et leur choix influence la qualité de chaque dérivation obtenue.
Types d'électrodes utilisées en électrocardiographie

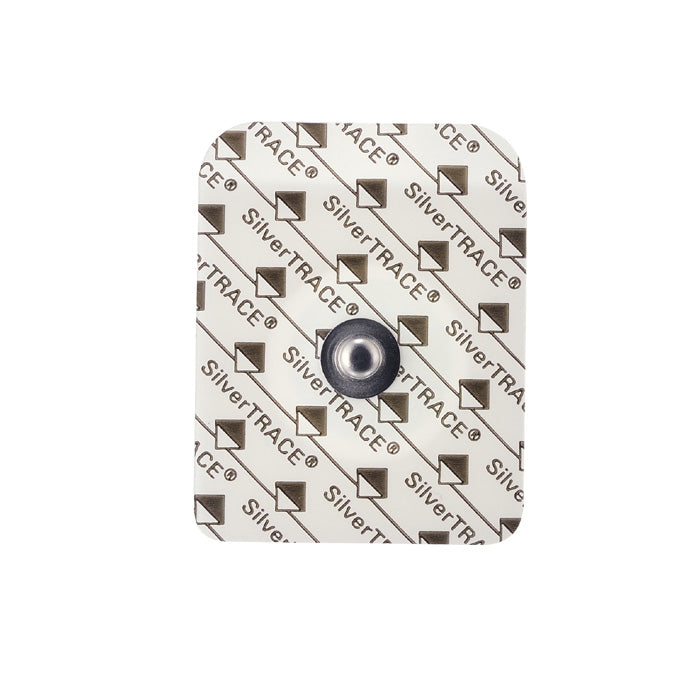

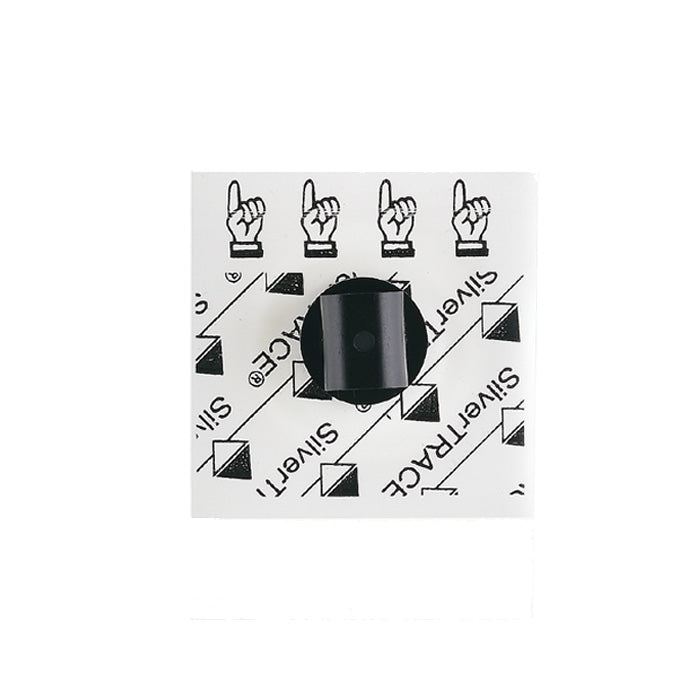

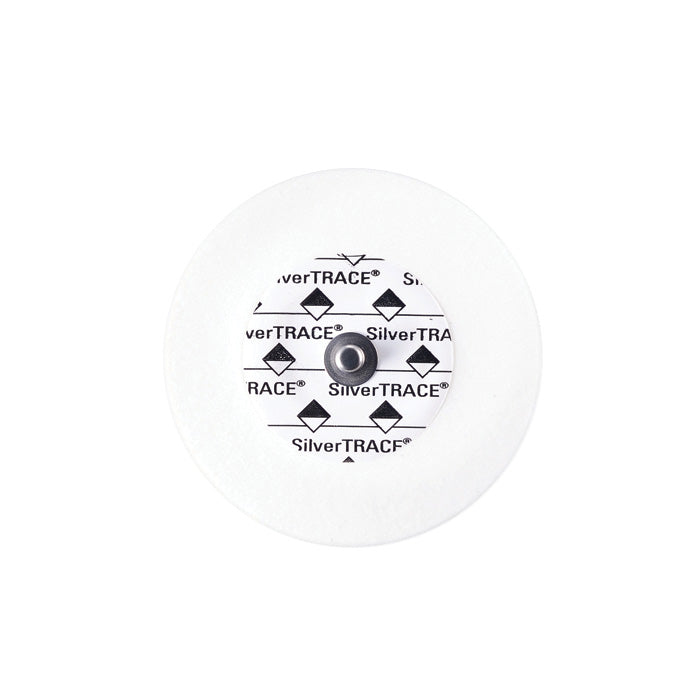

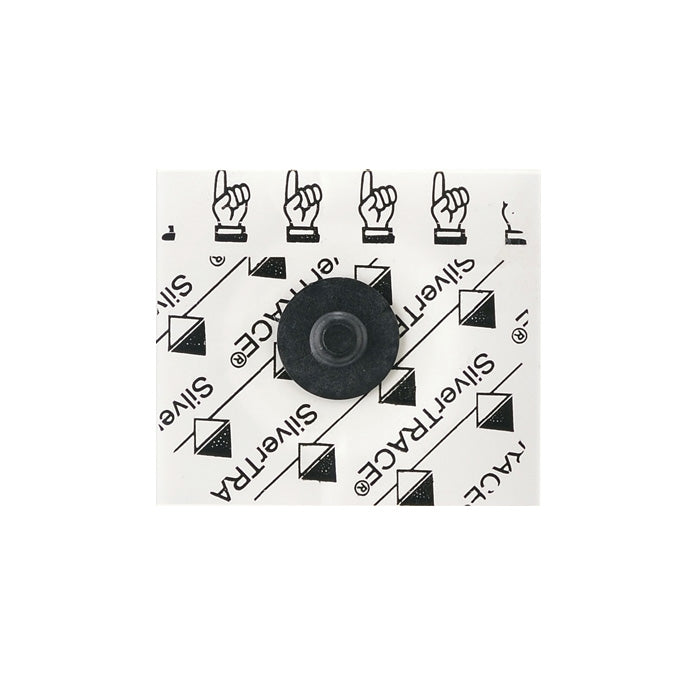

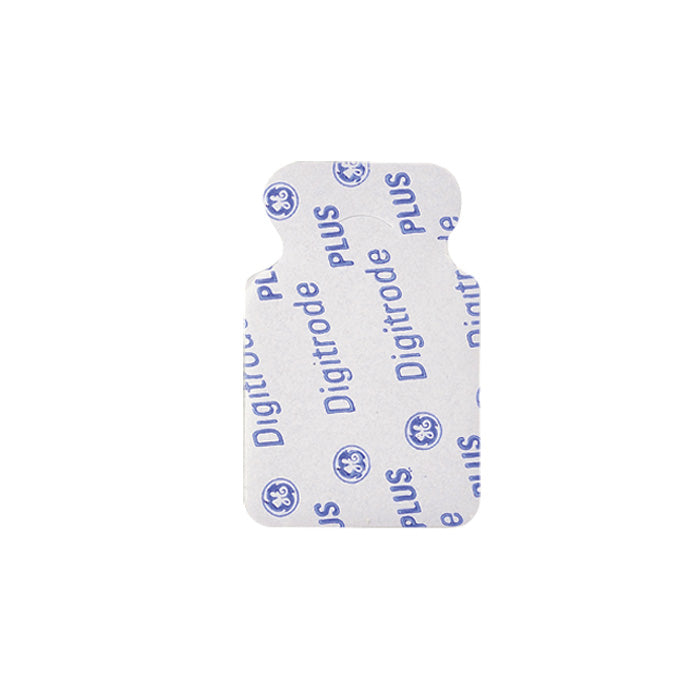

Les électrodes pour électrocardiographe se répartissent en plusieurs catégories selon leur mode de fixation, leur support et leur usage clinique. Les électrodes à pression, de forme ronde ou rectangulaire, se fixent sur un connecteur central par un bouton-pression en acier inox ou en laiton ; elles sont proposées en lot de 100 à 1 200 unités selon les conditionnements, et conviennent aux examens ECG de repos courants. Les électrodes à languette, de format rectangulaire compact, offrent un contact rapide et se prêtent aux enregistrements standardisés en cabinet de ville ou en consultation hospitalière. Les électrodes à pontet, avec un connecteur excentré ou centré, sont privilégiées pour les ECG d'effort et les enregistrements holter, car leur fixation mécanique résiste mieux aux mouvements du patient pendant l'examen.

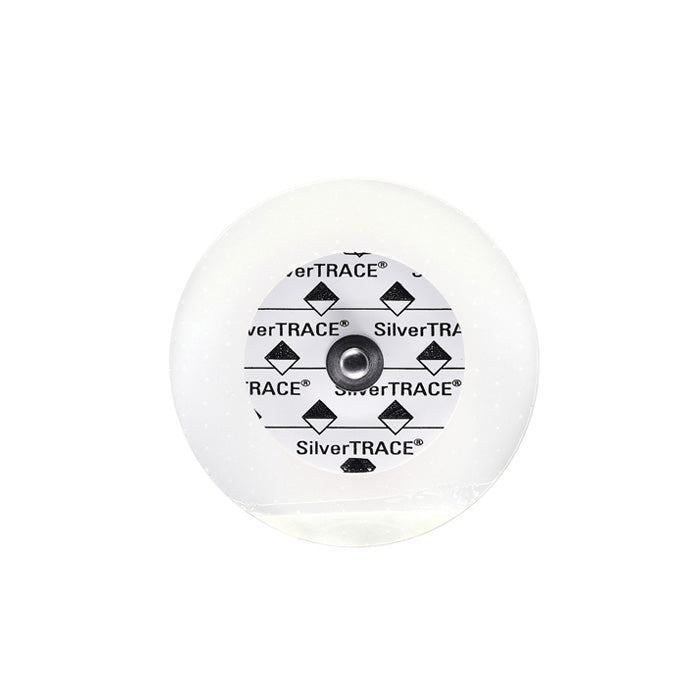

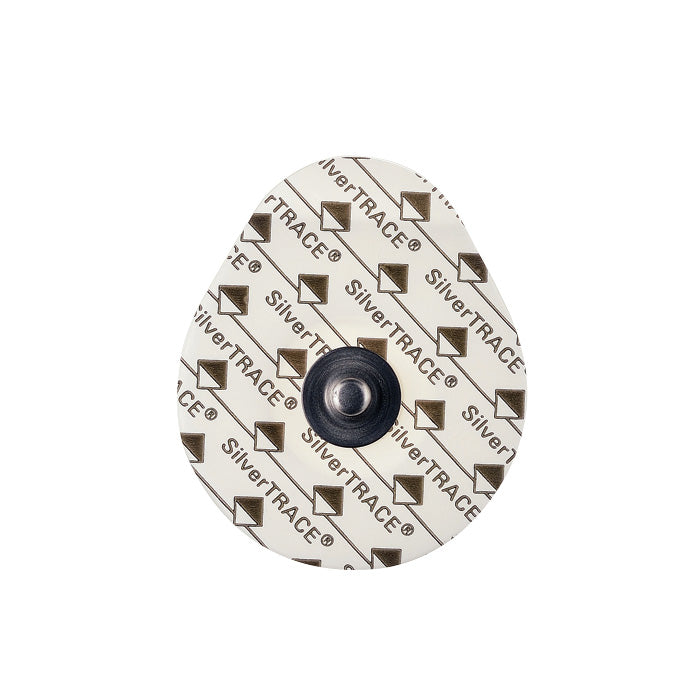

Le support de l'électrode influence également la qualité du signal et le confort du patient : les électrodes support mousse assurent une adhésion durable sur la peau, tandis que les supports non-tissés ou gel solide facilitent le repositionnement lors d'examens successifs. Les électrodes ECG sont généralement présentées en sachet individuel ou en sachet de 50 à 100 électrodes, scellé pour préserver l'hydratation du gel conducteur. EDM Imaging propose une gamme complète incluant les électrodes Silvertrace (diagnostic, effort, holter, IRM) et les électrodes Blue Sensor d'Ambu, deux références reconnues par les professionnels de santé pour la stabilité de leur signal et la constance de leur adhésion.
Importance du placement correct des électrodes
Le positionnement des électrodes ECG détermine la validité clinique du tracé obtenu. Un placement approximatif des électrodes précordiales peut modifier l'amplitude et la morphologie des complexes QRS, simuler un sus-décalage du segment ST ou masquer une onde Q pathologique, conduisant à des erreurs d'interprétation lourdes de conséquences pour le patient. Les recommandations de la Société Française de Cardiologie rappellent que le respect strict du protocole de placement constitue un prérequis indispensable à tout enregistrement ECG exploitable, quelle que soit l'indication clinique. Pour le praticien, cela implique de repérer systématiquement les espaces intercostaux par palpation avant de poser chaque électrode, et de vérifier la propreté de la peau (absence de pilosité excessive, absence de résidus de crème ou de transpiration) afin d'assurer un contact optimal.
Fonctionnement de l'électrocardiographe
Principe de mesure des signaux électriques du cœur
L'électrocardiographe mesure les différences de potentiel électrique entre des paires d'électrodes disposées sur le thorax et les membres du patient. Chaque paire constitue une dérivation : les dérivations périphériques (DI, DII, DIII, aVR, aVL, aVF) explorent le plan frontal du cœur à partir des électrodes posées sur le bras droit, le bras gauche et la jambe gauche, tandis que les dérivations précordiales (V1 à V6) explorent le plan horizontal à partir d'électrodes disposées sur le thorax. L'appareil amplifie le signal électrique capté, filtre les artefacts musculaires ou électriques environnants, puis inscrit le tracé sur papier millimétré ou le transmet numériquement au logiciel d'interprétation. Un ECG standard à 12 dérivations nécessite dix électrodes : quatre sur les membres (dont une électrode neutre sur la jambe droite) et six précordiales.
Interprétation des données recueillies par l'électrocardiographe
Le tracé ECG se décompose en ondes successives (P, QRS, T) dont l'analyse systématique renseigne sur la fréquence cardiaque, le rythme, la conduction auriculo-ventriculaire et la repolarisation ventriculaire. La qualité de cette interprétation dépend en grande partie de la stabilité du signal transmis par les électrodes : un connecteur oxydé, un support mousse desséché ou une électrode mal positionnée génèrent des artefacts de ligne de base qui perturbent la lecture du segment ST et de l'onde T. L'utilisation d'électrodes ECG en bon état de conservation, issues de lots correctement stockés à l'abri de la chaleur et de l'humidité, constitue donc une condition préalable à toute interprétation diagnostique fiable.
Anomalies détectables grâce à l'ECG
L'ECG permet de dépister un large éventail de pathologies cardiaques : troubles du rythme (fibrillation auriculaire, flutter, tachycardies ventriculaires), troubles de la conduction (blocs auriculo-ventriculaires, blocs de branche droit ou gauche), ischémie myocardique et infarctus en phase aiguë, hypertrophie ventriculaire gauche ou droite, péricardites et anomalies électrolytiques. En médecine de ville, l'ECG de repos enregistré avec des électrodes diagnostiques classiques reste l'examen de première ligne pour le dépistage des cardiopathies rythmiques chez le patient symptomatique (palpitations, douleur thoracique, dyspnée d'effort). L'examen ne nécessite que quelques minutes et peut être réalisé au cabinet, à domicile ou en situation d'urgence, à condition de disposer d'électrodes ECG adaptées à la modalité d'enregistrement.
Applications cliniques et diagnostics
Utilisation des électrodes ECG dans le diagnostic médical

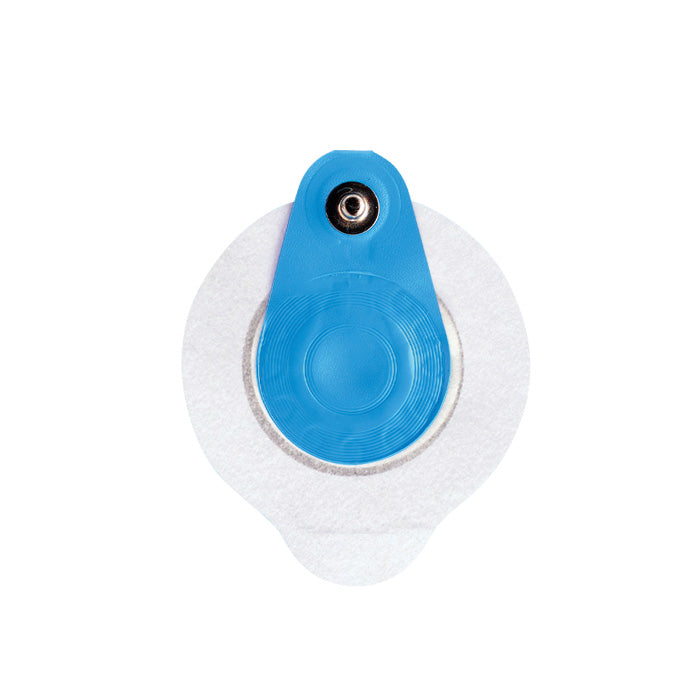

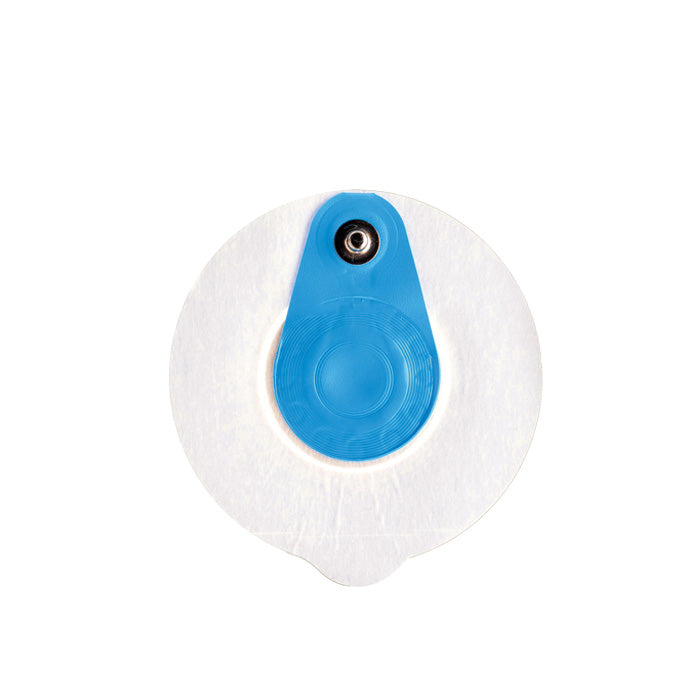

L'ECG de repos, réalisé en position allongée avec des électrodes diagnostiques à pression ou à languette, constitue l'examen de référence pour l'évaluation de l'activité cardiaque en consultation courante. Le praticien dispose les dix électrodes selon le protocole standard, enregistre le tracé en quelques secondes et peut immédiatement analyser le rythme, la conduction et la repolarisation. Pour les enregistrements de longue durée (holter ECG de 24 à 72 heures), des électrodes spécifiques à adhésion renforcée sont nécessaires : leur support mousse épaisse et leur gel conducteur à base de chlorure d'argent (Ag/AgCl) garantissent la stabilité du signal sur plusieurs jours sans que le patient ait besoin de les repositionner. Les électrodes holter Silvertrace et les Blue Sensor holter diamètre 68 mm sont généralement de forme ronde, d'un diamètre de 50 à 68 mm, conditionnées en sachet de 30 à 50 unités.
Évaluation de l'activité cardiaque en situation d'urgence
En contexte d'urgence, la rapidité de mise en place des électrodes ECG conditionne la prise en charge du patient. Les électrodes à pression avec connecteur central permettent un branchement instantané sur les câbles patients standards, tandis que les électrodes à languette offrent une surface d'adhésion immédiate même sur une peau moite. Les services de SAMU et les cabinets de cardiologie disposent généralement de lots pré-ouverts pour réduire le délai d'installation. La ligne de monitoring peut alors afficher en continu les dérivations essentielles (DII pour le rythme, V1 pour la morphologie auriculaire), permettant au médecin de détecter en temps réel toute modification de l'activité électrique du cœur.
Rôle des électrodes dans le suivi des traitements cardiologiques

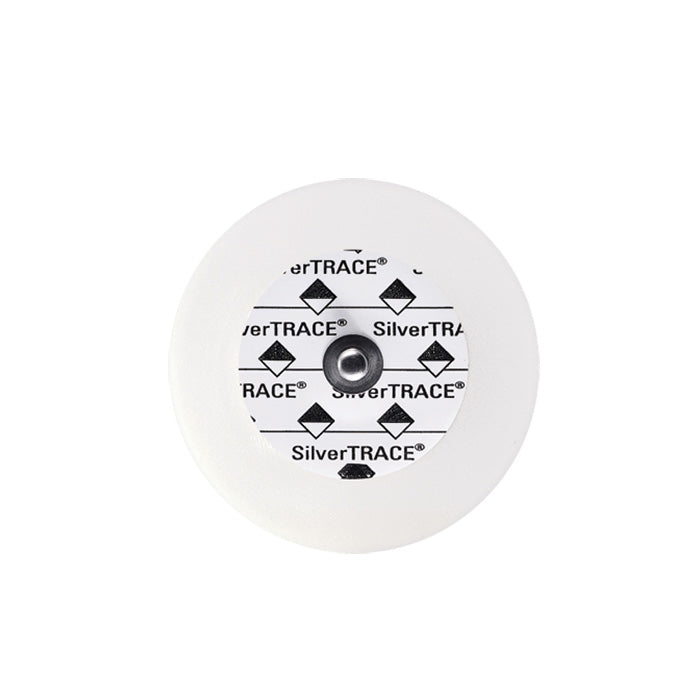

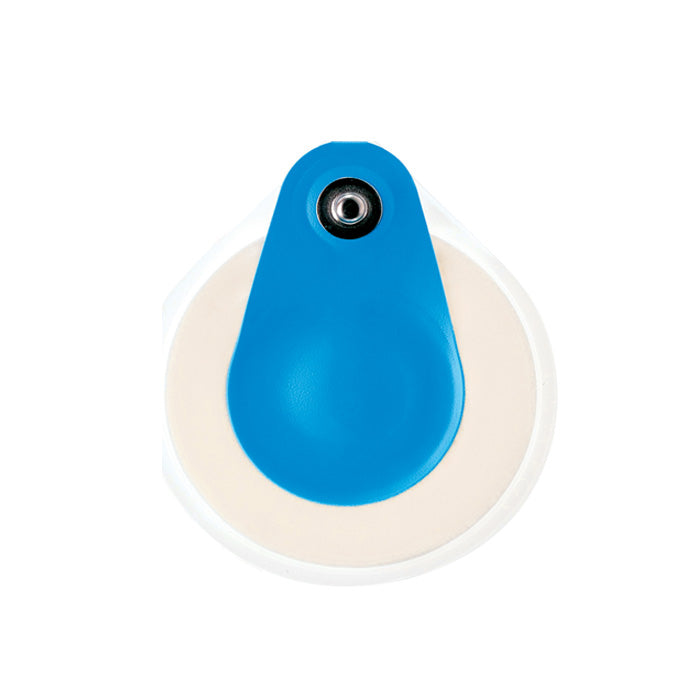

Le suivi cardiologique implique des enregistrements ECG répétés dans le temps pour évaluer l'efficacité d'un traitement antiarythmique, surveiller un patient porteur de pacemaker ou contrôler l'évolution d'une cardiopathie ischémique. L'ECG d'effort, pratiqué sur tapis roulant ou cyclo-ergomètre, nécessite des électrodes à pontet test d'effort capables de résister aux mouvements thoraciques intenses et à la transpiration du patient pendant la durée de l'examen. Ces électrodes ECG rectangulaires ou rondes, munies d'un connecteur en acier inox ou en laiton, sont conçues pour maintenir un signal stable même lors d'un effort maximal. Pour les praticiens réalisant à la fois des ECG de repos, d'effort et des holter, les électrodes multi-usage Silvertrace offrent une polyvalence adaptée à l'ensemble de ces modalités d'enregistrement.
Innovations et perspectives futures
Nouvelles technologies d'électrodes ECG et dispositifs médicaux
Les avancées récentes en science des matériaux ouvrent la voie à des électrodes ECG sèches, ne nécessitant plus de gel conducteur, grâce à des surfaces nanostructurées qui assurent un contact électrique directement sur la peau. Parallèlement, les dispositifs médicaux portables intégrant des électrodes textiles (patches ECG connectés) permettent un monitoring continu de l'activité cardiaque en ambulatoire, transmettant les données au praticien via une application sécurisée. Ces technologies, encadrées par le Règlement (UE) 2017/745 relatif aux dispositifs médicaux, élargissent le champ de la téléconsultation en cardiologie et facilitent le dépistage précoce des arythmies asymptomatiques.
Améliorations dans la précision et la facilité d'utilisation
Les fabricants d'électrodes ECG travaillent à réduire l'impédance de contact peau-électrode pour améliorer le rapport signal/bruit du tracé enregistré. Les gels conducteurs de nouvelle génération, hypoallergéniques et à séchage retardé, prolongent la durée d'utilisation de l'électrode tout en préservant la qualité du signal. Les connecteurs excentrés, qui déportent le point de fixation du câble patient hors de la zone de mesure, limitent les artefacts de mouvement lors des ECG d'effort et des examens pédiatriques. Les électrodes Silvertrace compatibles IRM illustrent cette évolution, avec des matériaux non ferromagnétiques adaptés aux environnements d'imagerie par résonance magnétique.
Impact potentiel sur les pratiques médicales et le diagnostic précoce
L'association d'électrodes ECG miniaturisées et d'algorithmes d'intelligence artificielle permet aujourd'hui d'analyser automatiquement les tracés enregistrés en continu et d'alerter le médecin en cas de survenue d'une anomalie rythmique significative. Cette évolution tend à transformer l'électrocardiographie d'un examen ponctuel en un outil de surveillance en santé connectée, accessible aussi bien au cardiologue qu'au médecin généraliste. Pour les professionnels de santé équipés d'un électrocardiographe conventionnel, le choix d'électrodes ECG de qualité, compatibles avec les standards de connectique actuels, reste le socle indispensable de tout examen cardiologique fiable. L'ensemble de la gamme est disponible dans notre collection cardiologie.
Questions fréquentes
Q : Quels types d'électrodes ECG sont disponibles pour l'électrocardiographie ?
R : Les électrodes ECG se déclinent en trois modes de fixation principaux : à pression (connecteur bouton-pression, format ronde ou rectangulaire), à languette (connecteur horizontal plat) et à pontet (connecteur mécanique, adapté aux ECG d'effort). Le support varie selon l'usage : mousse pour une adhésion longue durée, non-tissé pour un repositionnement facile, gel solide pour les examens rapides.
Q : Comment positionner les électrodes précordiales pour un ECG à 12 dérivations ?
R : V1 se place au bord droit du sternum dans le 4e espace intercostal, V2 symétriquement à gauche du sternum, V4 au 5e espace intercostal gauche sur la ligne médio-claviculaire, V3 entre V2 et V4, V5 sur la ligne axillaire antérieure gauche au même niveau horizontal que V4, et V6 sur la ligne axillaire moyenne gauche. Les électrodes des membres se posent sur la face interne des poignets droit (rouge) et gauche (jaune) et des chevilles gauche (verte) et droite (noire).
Q : Comment choisir les bonnes électrodes pour un ECG d'effort ?
R : Pour un ECG d'effort, il convient de sélectionner des électrodes à adhésion renforcée, résistantes à la transpiration et aux mouvements du patient. Les électrodes à pontet Silvertrace ou à pression avec support mousse épaisse sont les plus adaptées. Un connecteur en acier inox ou en laiton assure la stabilité du signal pendant toute la durée de l'examen.
Q : Les électrodes pour électrocardiographe sont-elles compatibles avec tous les appareils ?
R : Les électrodes ECG à pression, à languette et à pontet utilisent des connecteurs standardisés compatibles avec la grande majorité des électrocardiographes du marché. La compatibilité dépend du type de câble patient utilisé (fiches banane, clips, pinces). Il est recommandé de vérifier le type de connecteur de votre appareil avant la commande.
Q : Que signifient les dérivations V1, V2, V3, V4, V5 et V6 sur un ECG ?
R : Les dérivations V1 à V6 sont les six dérivations précordiales de l'ECG standard à 12 dérivations. Chaque dérivation correspond à une électrode placée sur le thorax du patient selon un protocole défini, explorant l'activité électrique du cœur sous un angle différent dans le plan horizontal. Leur analyse combinée permet de localiser précisément une anomalie de conduction ou d'ischémie myocardique.
Q : Comment fonctionne une électrode ECG ?
R : L'électrode ECG capte les micro-courants électriques générés par la dépolarisation et la repolarisation des cellules du myocarde à travers la peau du patient. Un gel conducteur à base de chlorure d'argent assure le transfert du signal électrique entre la peau et le connecteur métallique de l'électrode. Le signal est ensuite transmis par le câble patient à l'électrocardiographe, qui l'amplifie et le restitue sous forme de tracé graphique.
