Échographe Portable U60 Edan

Échographe portable Edan U60 - Doppler couleur compact à batterie intégrée

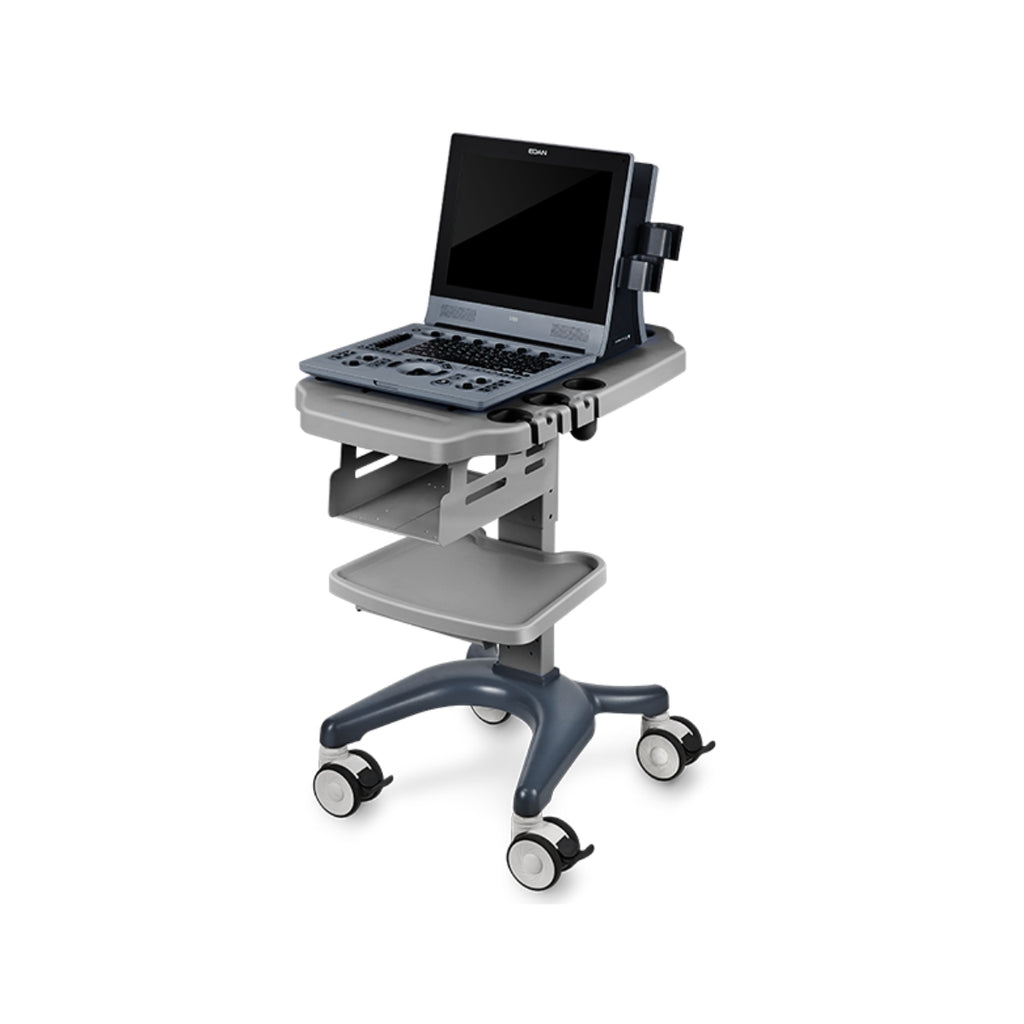

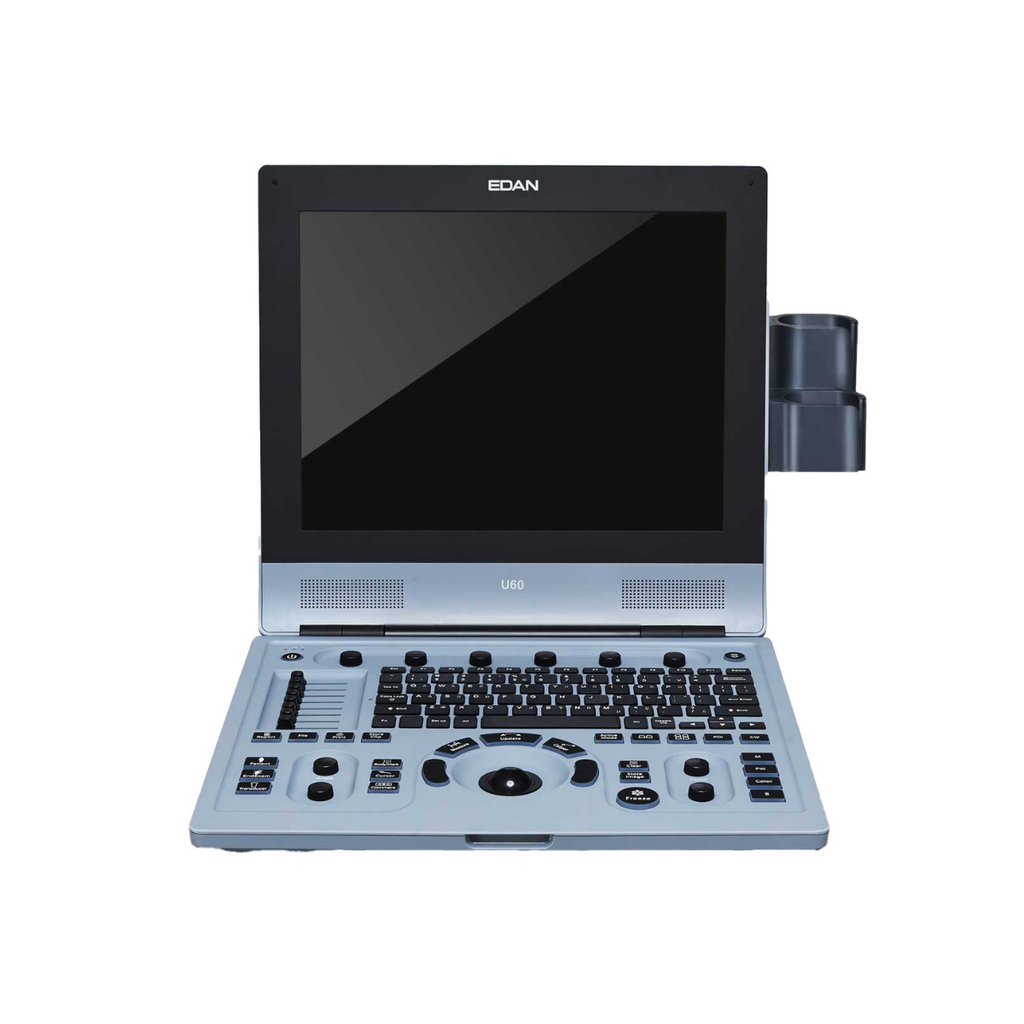

L'échographe portable Edan U60 est un système de diagnostic à ultrasons Doppler couleur de 7,5 kg au format valise, destiné aux gynécologues, échographistes, sages-femmes et médecins généralistes exerçant en cabinet libéral. Son écran LCD 15 pouces à angle de vision large, associé à une batterie lithium-ion intégrée de 5 000 mAh offrant 60 minutes d'autonomie, permet de réaliser des examens échographiques en consultation courante comme en situation de mobilité au sein du cabinet.

Cet appareil d'échographie portable repose sur une architecture à 24 canaux physiques et une plage dynamique de 0 à 158 dB, exploitant une gamme de 11 sondes compatibles couvrant l'imagerie abdominale, gynécologique, obstétricale, cardiaque, vasculaire, musculo-squelettique et urologique. Les modes Doppler couleur, pulsé (PW) et continu (CW) sont complétés par l'imagerie harmonique et les technologies de réduction d'artefacts pour une qualité d'image adaptée à l'ensemble de ces explorations. Le disque dur interne de 500 Go et la compatibilité DICOM 3.0 assurent l'archivage local et le transfert vers les systèmes d'information du cabinet via les connectiques USB 2.0, VGA ou Ethernet.

Caractéristiques

• Imagerie harmonique PHI (Pulse Inversion Harmonics) : réduit les artefacts et le bruit de fond pour une image plus nette, avec un meilleur contraste tissulaire en mode B et en mode Doppler.
• Réduction des taches eSRI : technologie de Speckle Reduction and Edge Enhancement qui améliore la définition des contours anatomiques et la lisibilité de l'image, réglable sur 8 niveaux d'intensité.
• Composition spatiale SCI : l'imagerie par composition spatiale (Spatial Compound Imaging) exploite plusieurs lignes de visée simultanées pour atténuer les ombres acoustiques et les artefacts de réverbération.
• Technologie multi-faisceaux : maintient une cadence d'images élevée en modes combinés (B + Doppler couleur) sans compromettre la résolution latérale.
• Outils d'imagerie rapides : optimisation multi-paramètres en un clic, avec des profils prédéfinis en mode B (contraste élevé, doux, détail) et en mode Doppler (faible flux, flux moyen, flux élevé) pour réduire le nombre de manipulations en cours d'examen.
• Interface de contrôle dédiée : clavier QWERTY intégré, trackball 30 mm, réglages TCG en 8 segments, raccourcis programmables et deux boutons SET personnalisables.
• Deux connecteurs de transducteurs actifs : passage d'une sonde à l'autre sans débranchement, avec support de sonde intégré au châssis.
• Connectivité et archivage : disque dur interne 500 Go, export USB 2.0 vers clé USB ou support externe, compatibilité DICOM 3.0, connectiques VGA et Ethernet.

Indications

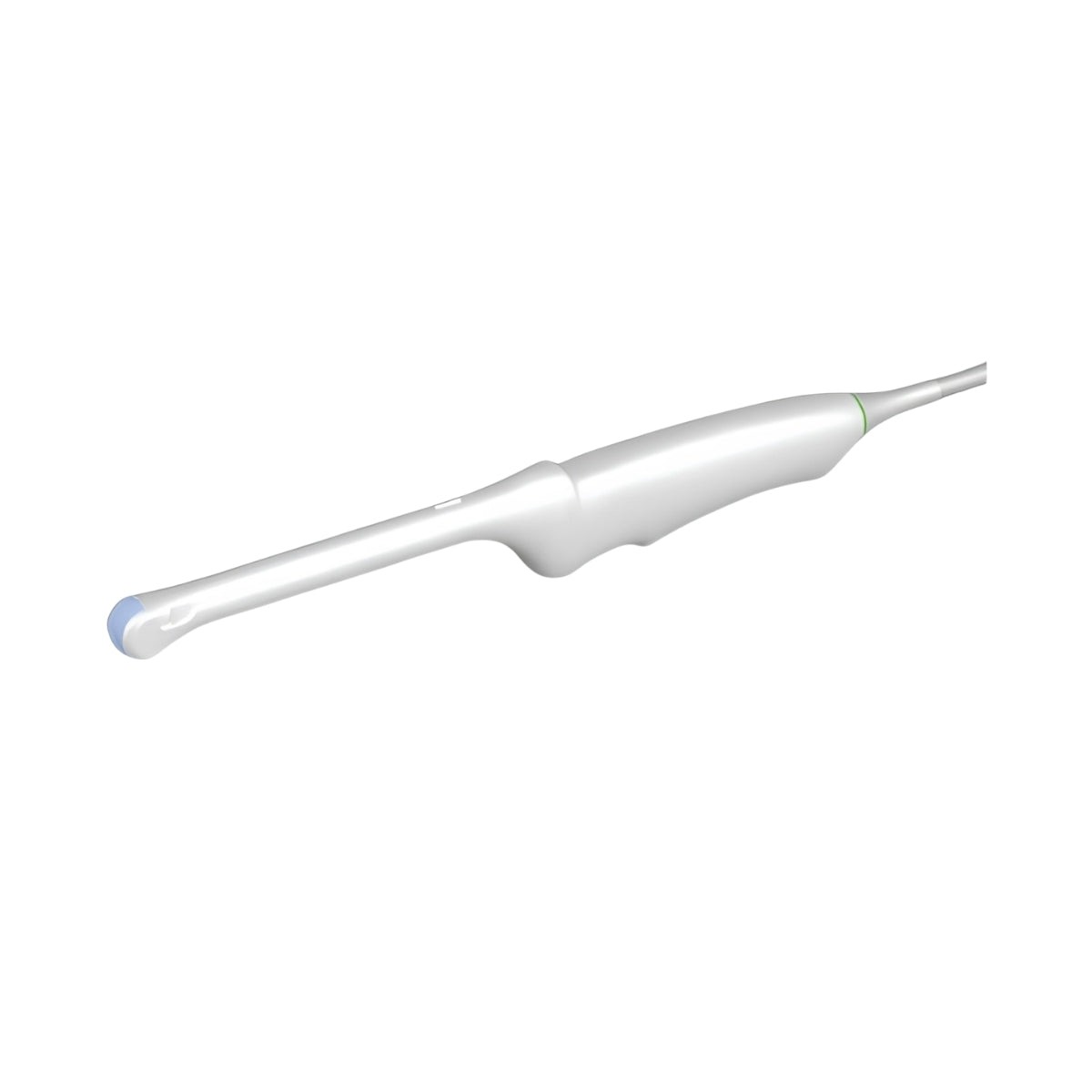

• Gynécologie et obstétrique : cet appareil échographie couvre l'échographie pelvienne diagnostique, le suivi de grossesse et le monitoring fœtal avec les sondes convexe C5-2B et endovaginale E612UB.
• Imagerie abdominale générale : exploration hépatique, rénale, vésiculaire et splénique en mode B et Doppler couleur.
• Cardiologie : échocardiographie avec la sonde phased array P5-1b et les modes Doppler pulsé et continu.
• Vasculaire : exploration des axes artériels et veineux avec les sondes linéaires (L742UB, L15-7b).
• Musculo-squelettique : imagerie tendineuse et articulaire haute fréquence avec la sonde linéaire L15-7b (14,8 MHz).
• Point of Care : évaluation rapide au lit du patient ou en situation d'urgence au cabinet, facilitée par le format portable et l'autonomie sur batterie.

Références disponibles

Sondes compatibles (gamme complète)

Cet échographe portable accepte 11 transducteurs couvrant l'ensemble des applications cliniques, de l'échographie portable grossesse à l'exploration vasculaire et cardiaque :

Guides d'aiguilles compatibles

• BGK-C5-2 : guide pour sonde convexe C5-2B.
• BGK-CR10UA : guide pour sonde endocavitaire.
• BGK-L40UB : guide pour sonde linéaire.

Questions fréquentes

Q : Quelle est l'autonomie de la batterie de l'Edan U60 en fonctionnement portable ?
R : La batterie lithium-ion intégrée (5 000 mAh, 14,8 V) offre environ 60 minutes d'autonomie en fonctionnement portable. Une batterie de rechange (réf. U60BATTERIE) est disponible pour prolonger l'utilisation sans interruption.

Q : Quelles sondes sont compatibles avec l'échographe Edan U60 ?

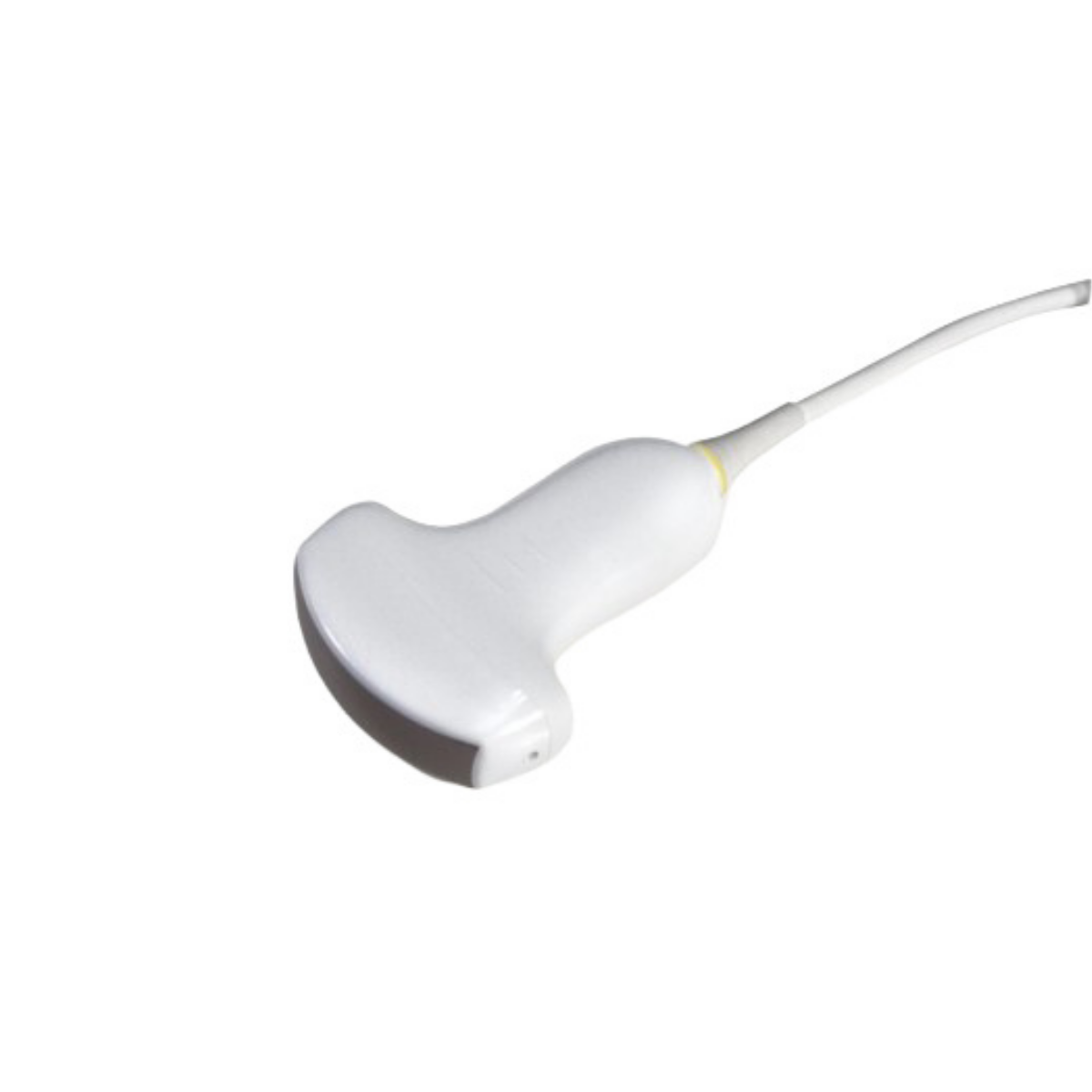

R : L'U60 est compatible avec 11 transducteurs : les sondes convexes C5-2B (2-6 MHz), C352UB, C422UB et C6152UB, les sondes linéaires L742UB, L1042UB, L552UB et L15-7b (14,8 MHz), la sonde endovaginale E612UB, la micro-convexe C612UB et la phased array cardiaque P5-1b. Le pack EDMU60 inclut la sonde convexe C5-2B ; les autres sondes sont disponibles séparément.

Q : L'échographe U60 est-il compatible DICOM pour l'archivage des images ?
R : L'U60 intègre la compatibilité DICOM 3.0 native, permettant le transfert et l'archivage des images vers un PACS ou un système d'information du cabinet via la connectique Ethernet ou par export USB.

Q : Quels modes Doppler sont disponibles sur l'Edan U60 ?
R : L'U60 dispose de trois modes Doppler : couleur (cartographie des flux), pulsé (PW, analyse spectrale d'un volume d'échantillonnage localisé) et continu (CW, mesure des vitesses élevées sans limite de Nyquist, adapté à l'exploration cardiaque).
